Приводные цепи из нержавеющей стали
Потребность в цепях из «нержавейки» определяется тем, что достаточно часто машины и оборудование, в котором применяются цепи, работают в исключительно тяжелых условиях. К ним можно отнести высокую влажность, высокую температуру, недостаток смазки, а главное – агрессивную среду. Работа цепей в кислотной, щелочной и электролитной средах может иметь следующие последствия:
- Повышенный износ по причине химической коррозии;
- хрупкое разрушение деталей цепи (в особенности пластин;
- Снижение прочности по причине коррозии;
- Снижение усталостной прочности цепи из-за окисления или коррозии.
Цепи, работающие в условиях, где присутствуют электролитические жидкости, такие как морская или шахтная вода, подвержены точечной коррозии, электрической или электрохимической коррозии.Решить проблему коррозии и призваны цепи из нержавеющей стали. Конструктивно цепи из нержавеющей стали ничем не отличаются от стандартных приводных или конвейерных цепей. Их главная особенность – это сталь. Стандартные цепи изготавливаются из углеродистых и легированных марок стали, которые имеют хорошие показатели износостойкости и прочности, но весьма слабо сопротивляются коррозии. Коррозионно-стойкие цепи изготавливаются из нержавеющей стали. Главный элемент, придающий стали коррозионную стойкость – это хром. Его содержание в стали варьируется от 12 до 20%. Принцип достаточно прост: хром, находящийся в составе стали при контакте с агрессивными агентами создает тонкую пленку нерастворимых веществ, которая и является «барьером» для коррозии. Также кроме хрома, нержавеющие стали в своем составе имеют и другие легирующие элементы, такие как никель, молибден, магний, которые придают ей еще большую стойкость к коррозии и износу.

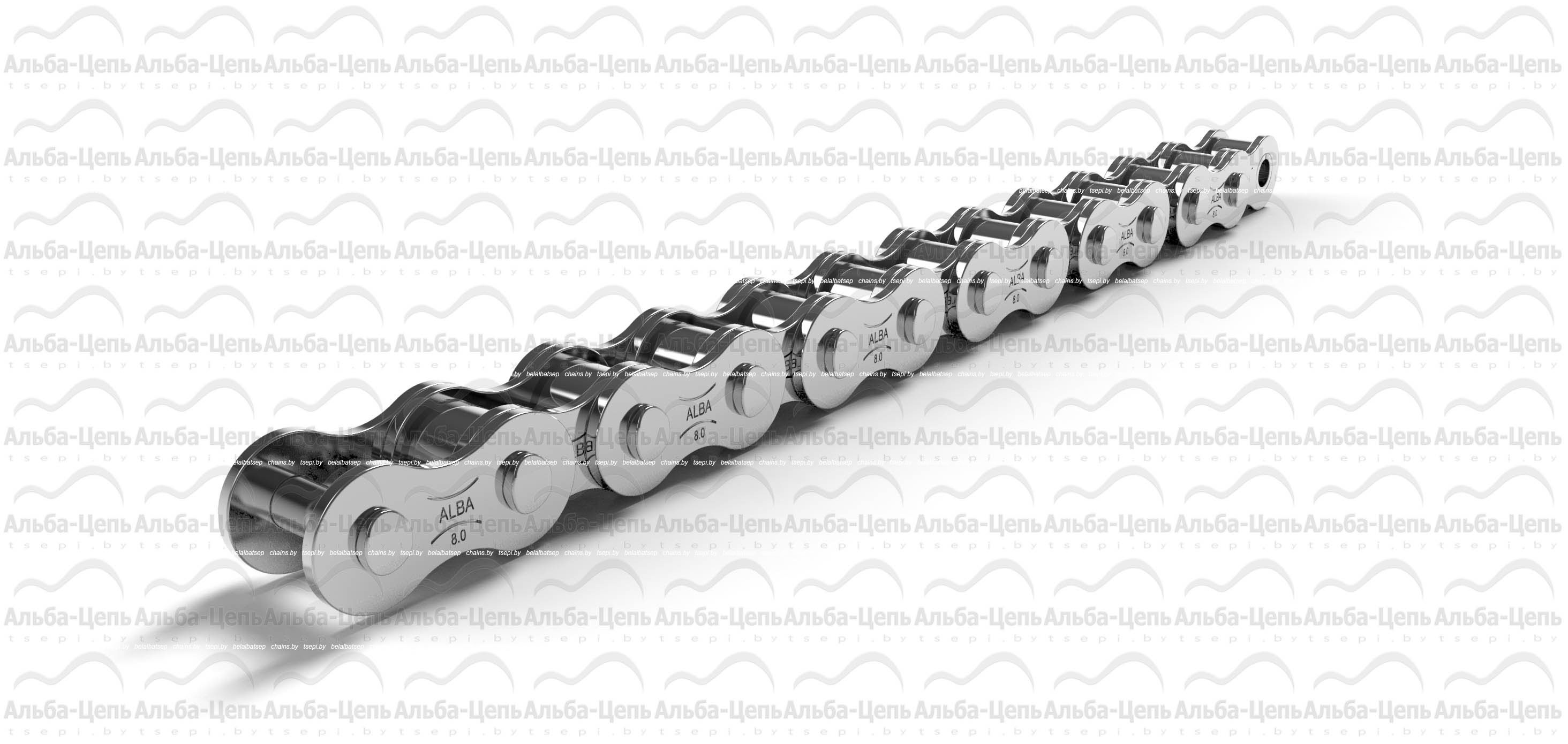

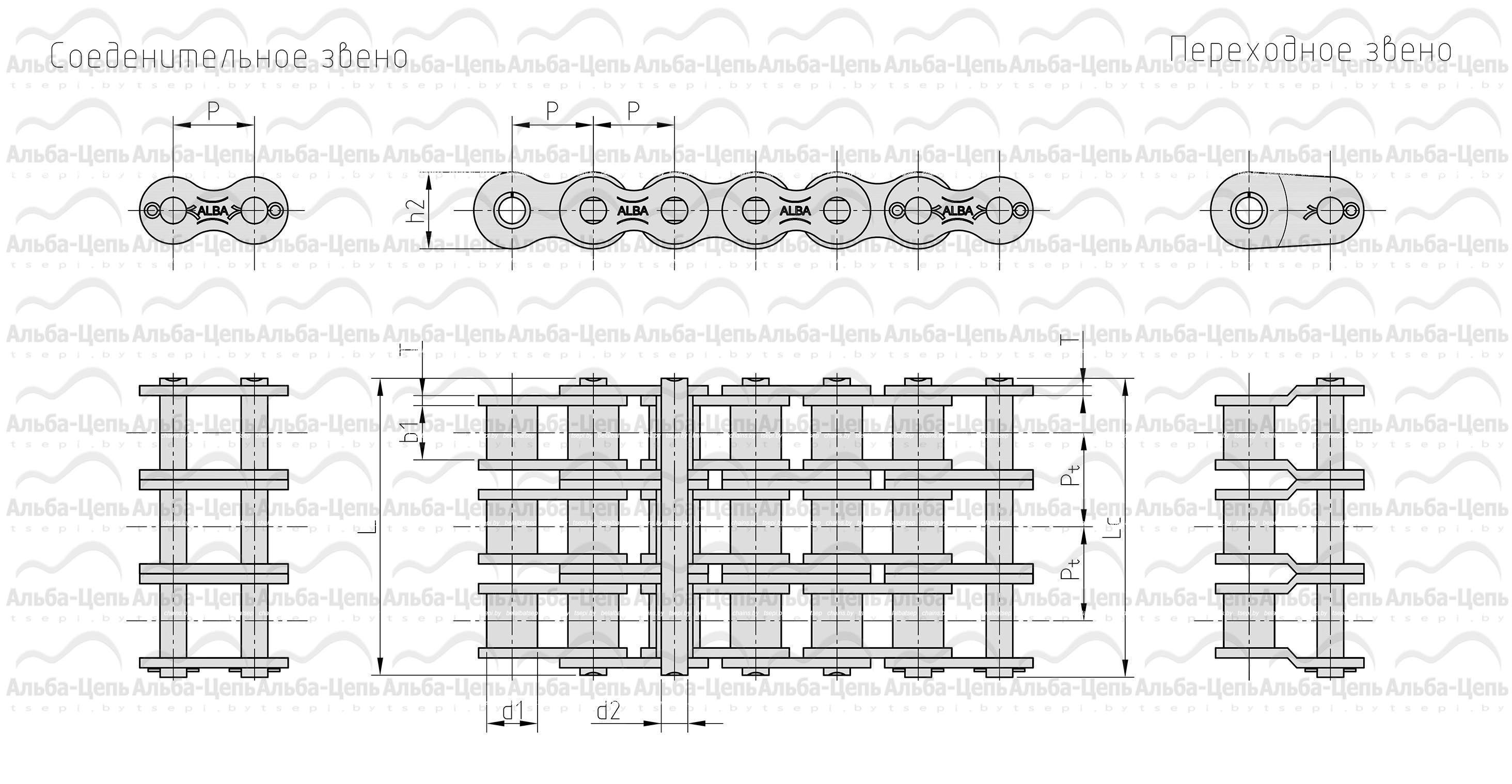

Приводные роликовые однорядные цепи из нержавеющей стали ГОСТ 13568-97, ISO 606, ANSI B29.1M
| Наименование цепи по |
Шаг |
Диаметр ролика |
Ширина между внутренними пластинами |
Диаметр валика |
Длина валика |
Ширина внутренней пластины |
Толщина пластины |
Поперечный шаг |
Разрушающая нагрузка (не менее) |
Средняя разрушающая нагрузка |
Вес 1 метра |
|||
| P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | T max | Pt | Q min | Q0 | q | |||
| ГОСТ | DIN/ISO | ANSI | мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/фунт-сила | кН | кг/м |
| - | 02B-1 SS | - | 4.000 | 2.500 | 2.700 | 1.650 | 6.700 | 7.900 | 4.100 | 0.570 | - | 1.2276 | 1.364 | 0.070 |
| - | 03C-1 SS | 15 SS | 4.763 | 2.480 | 2.380 | 1.620 | 6.100 | 6.900 | 4.300 | 0.600 | - | 1.2276 | 1.364 | 0.080 |
| - | 03B-1 SS | - | 5.000 | 3.200 | 2.500 | 1.490 | 7.400 | 8.500 | 4.100 | 0.570 | - | 1.5004 | 1.637 | 0.080 |
| ПР-6-3,0 SS | 04B-1 SS | - | 6.000 | 4.000 | 2.800 | 1.850 | 6.800 | 7.800 | 5.000 | 0.600 | - | 2.046 | 2.182 | 0.110 |
| - | 04C-1 SS | 25 SS | 6.350 | 3.300 | 3.180 | 2.310 | 7.900 | 8.400 | 6.000 | 0.800 | - | 2.387 | 3.137 | 0.150 |
| ПР-8-4,6 SS | 05B-1 SS | - | 8.000 | 5.000 | 3.000 | 2.310 | 8.200 | 8.900 | 7.100 | 0.800 | - | 3.41 | 4.024 | 0.200 |
| ПР-9,525-9,1 SS | 06B-1 SS | - | 9.525 | 6.350 | 5.720 | 3.280 | 13.150 | 14.100 | 8.200 | 1.300 | - | 6.138 | 7.093 | 0.410 |
| - | 06C-1 SS | 35 SS | 9.525 | 5.080 | 4.770 | 3.580 | 12.400 | 13.170 | 9.000 | 1.300 | - | 5.3878 | 7.366 | 0.330 |
| ПР-12,7-9 SS | 081-1 SS | - | 12.700 | 7.750 | 3.300 | 3.660 | 10.200 | 11.700 | 9.900 | 1.000 | - | 6.138 | 6.888 | 0.280 |
| ПР-12,7-10 SS | 082-1 SS | - | 12.700 | 7.750 | 2.380 | 3.660 | 9.000 | 10.500 | 10.000 | - | - | 6.82 | 7.570 | 0.270 |
| - | 083-1 SS | - | 12.700 | 7.750 | 4.880 | 4.090 | 12.900 | 14.400 | 10.300 | - | - | 7.9112 | 8.730 | 0.420 |
| - | 084-1 SS | - | 12.700 | 7.750 | 4.880 | 4.090 | 14.800 | 16.300 | 11.500 | 1.000 | - | 10.6392 | 11.799 | 0.590 |
| - | 085-1 SS | 41 SS | 12.700 | 7.770 | 6.250 | 3.580 | 13.750 | 15.000 | 9.910 | 1.300 | - | 4.54894 | 8.593 | 0.410 |
| ПР-12,7-18,2-1 SS | 086-1 SS | - | 12.700 | 8.510 | 5.300 | 4.450 | 14.200 | 15.700 | 10.900 | 1.800 | - | 12.4124 | 13.163 | 0.620 |
| - | 08A-1 SS | 40 SS | 12.700 | 7.950 | 7.850 | 3.960 | 16.600 | 17.800 | 12.000 | 1.500 | - | 9.6162 | 11.935 | 0.620 |
| ПР-12,7-18,2 SS | 08B-1 SS | - | 12.700 | 8.510 | 7.750 | 4.450 | 16.700 | 18.200 | 11.800 | 1.600 | - | 12.276 | 13.231 | 0.690 |
| - | 10A-1 SS | 50 SS | 15.875 | 10.160 | 9.400 | 5.080 | 20.700 | 22.200 | 15.090 | 2.030 | - | 15.1404 | 19.873 | 1.020 |
| ПР-15,875-23 SS | 10B-1 SS | - | 15.875 | 10.160 | 9.650 | 5.080 | 19.500 | 20.900 | 14.700 | 1.700 | - | 15.2768 | 18.755 | 0.930 |
| ПР-19,05-31,8 SS | 12A-1 SS | 60 SS | 19.050 | 11.910 | 12.570 | 5.940 | 25.900 | 27.700 | 18.000 | 2.420 | - | 21.6876 | 28.303 | 1.500 |
| - | 12B-1 SS | - | 19.050 | 12.070 | 11.680 | 5.720 | 22.500 | 24.200 | 16.000 | 1.850 | - | 19.778 | 21.960 | 1.150 |
| - | 16A-1 SS | 80 SS | 25.400 | 15.880 | 15.750 | 7.920 | 32.700 | 35.000 | 24.000 | 3.250 | - | 38.6694 | 47.331 | 2.600 |
| - | 16B-1 SS | - | 25.400 | 15.880 | 17.020 | 8.280 | 36.100 | 37.400 | 21.000 | 4.150 | - | 40.92 | 49.650 | 2.710 |
| ПР-31,75-89 SS | 20A-1 SS | 100 SS | 31.750 | 19.050 | 18.900 | 9.530 | 40.400 | 44.700 | 30.000 | 4.000 | - | 60.3570 | 74.474 | 3.910 |
| - | 20B-1 SS | - | 31.750 | 19.050 | 19.560 | 10.190 | 41.300 | 45.000 | 26.400 | 4.500 | - | 64.79 | 72.769 | 3.700 |
| ПР-38,1-127 SS | 24A-1 SS | 120 SS | 38.100 | 22.230 | 25.220 | 11.100 | 50.300 | 54.300 | 35.700 | 4.800 | - | 86.614 | 106.597 | 5.620 |
| - | 24B-1 SS | - | 38.100 | 25.400 | 25.400 | 14.630 | 53.400 | 57.800 | 33.200 | 6.000 | - | 109.12 | 121.396 | 7.100 |
| ПР-44,45-172,4 SS | 28A-1 SS | 140 SS | 44.450 | 25.400 | 25.220 | 12.700 | 54.400 | 59.000 | 41.000 | 5.600 | - | 117.5768 | 144.584 | 7.500 |
| - | 28B-1 SS | - | 44.450 | 27.940 | 30.990 | 15.900 | 65.100 | 69.500 | 36.700 | 7.500 | - | 136.4 | 151.404 | 8.500 |
| ПР-50,8-227 SS | 32A-1 SS | 160 SS | 50.800 | 28.580 | 31.550 | 14.270 | 64.800 | 69.600 | 47.800 | 6.400 | - | 154.6776 | 190.210 | 10.100 |
| - | 32B-1 SS | - | 50.800 | 29.210 | 30.990 | 17.810 | 66.000 | 71.000 | 42.000 | 7.000 | - | 170.5 | 189.255 | 10.250 |

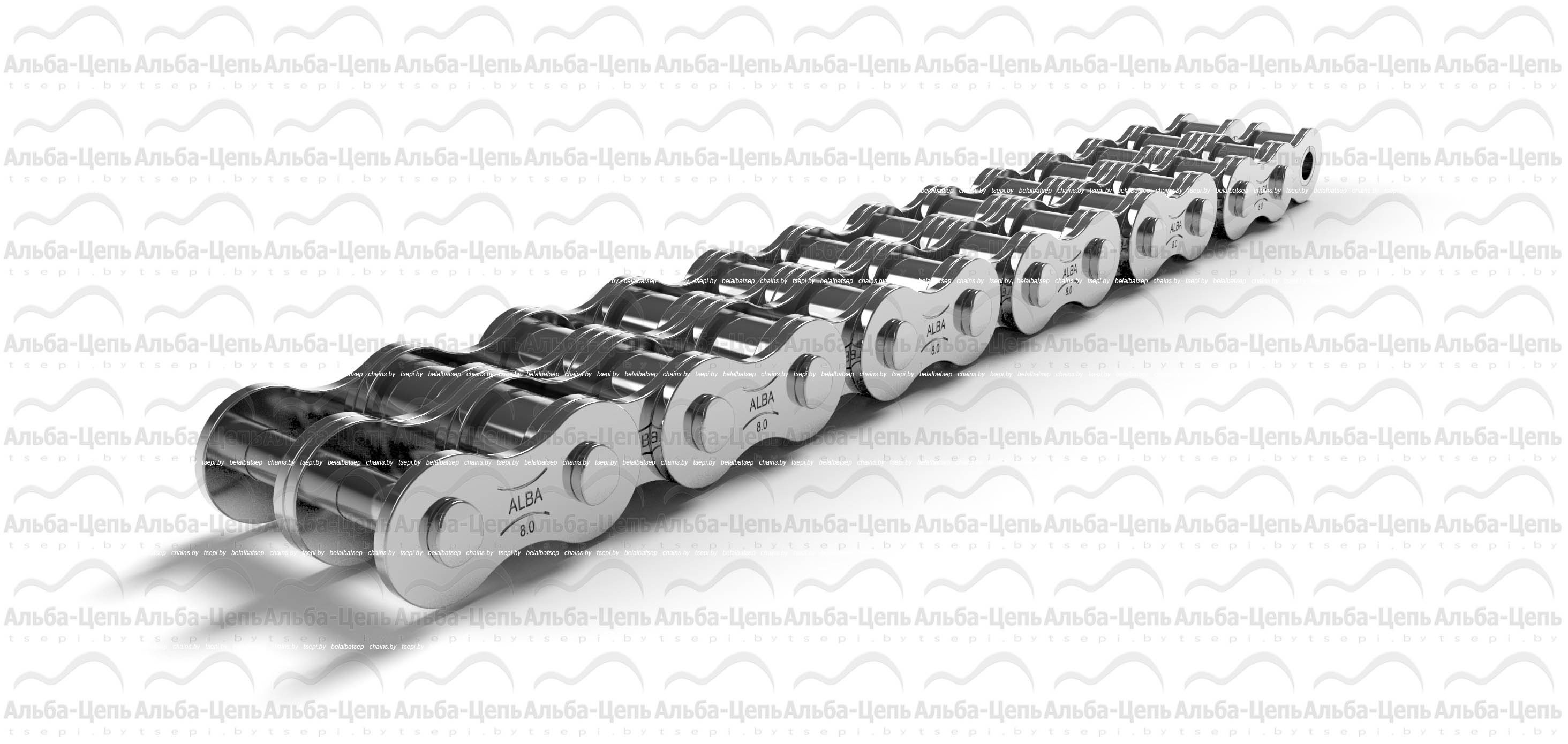

Приводные роликовые двухрядные цепи из нержавеющей стали ГОСТ13568-97, ISO 606, ANSI B29.1M
| Наименование цепи по |
Шаг |
Диаметр ролика |
Ширина между внутренними пластинами |
Диаметр валика |
Длина валика |
Ширина внутренней пластины |
Толщина пластины |
Поперечный шаг |
Разрушающая нагрузка (не менее) |
Средняя разрушающая нагрузка |
Вес 1 метра |
|||
| P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | T max | Pt | Q min | Q0 | q | |||
| ГОСТ | DIN/ISO | ANSI | мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/фунт-сила | кН | кг/м |
| 2ПР-8-7,8 SS | 05B-2 SS | - | 8.000 | 5.000 | 3.000 | 2.310 | 13.900 | 14.500 | 7.100 | 0.800 | 5.640 | 5.32194 | 6.959 | 0.330 |
| 2ПР-9,525-17 SS | 06B-2 SS | - | 9.525 | 6.350 | 5.720 | 3.280 | 23.400 | 24.400 | 8.200 | 1.300 | 10.240 | 11.5991 | 12.759 | 0.770 |
| - | 06C-2 SS | *35-2 SS | 9.525 | 5.080 | 4.770 | 3.580 | 22.500 | 23.300 | 9.000 | 1.300 | 10.130 | 10.78034 | 13.441 | 0.630 |
| - | 08A-2 SS | 40-2 SS | 12.700 | 7.950 | 7.850 | 3.960 | 31.000 | 32.200 | 12.000 | 1.500 | 14.380 | 19.24086 | 24.495 | 1.120 |
| 2ПР-12,7-31,8 SS | 08B-2 SS | - | 12.700 | 8.510 | 7.750 | 4.450 | 31.000 | 32.200 | 11.800 | 1.600 | 13.920 | 21.8336 | 26.405 | 1.340 |
| - | 10A-2 SS | 50-2 SS | 15.875 | 10.160 | 9.400 | 5.080 | 38.900 | 40.400 | 15.090 | 2.030 | 18.110 | 30.29412 | 39.642 | 2.000 |
| 2ПР-15,875-45,4 SS | 10B-2 SS | - | 15.875 | 10.160 | 9.650 | 5.080 | 36.100 | 37.500 | 14.700 | 1.700 | 16.590 | 30.36235 | 38.345 | 1.840 |
| 2ПР-19,05-64 SS | 12A-2 SS | 60-2 SS | 19.050 | 11.910 | 12.570 | 5.940 | 48.800 | 50.500 | 18.000 | 2.420 | 22.780 | 43.39428 | 56.017 | 2.920 |
| - | 12B-2 SS | - | 19.050 | 12.070 | 11.680 | 5.720 | 42.000 | 43.600 | 16.000 | 1.850 | 19.460 | 39.43694 | 45.100 | 2.310 |
| 2ПР-25,4-114 SS | 16A-2 SS | 80-2 SS | 25.400 | 15.880 | 15.750 | 7.920 | 62.700 | 64.300 | 24.000 | 3.250 | 29.290 | 77.7822 | 96.750 | 5.150 |
| - | 16B-2 SS | - | 25.400 | 15.880 | 17.020 | 8.280 | 68.000 | 69.300 | 21.000 | 4.150 | 31.880 | 72.3238 | 90.746 | 5.420 |
| 2ПР-31,75-177 SS | 20A-2 SS | 100-2 SS | 31.750 | 19.050 | 18.900 | 9.530 | 76.400 | 80.500 | 30.000 | 4.000 | 35.760 | 120.7671 | 149.697 | 7.800 |
| - | 20B-2 SS | - | 31.750 | 19.050 | 19.560 | 10.190 | 77.800 | 81.500 | 26.400 | 4.500 | 36.450 | 115.991 | 144.102 | 7.200 |
| 2ПР-38,1-254 SS | 24A-2 SS | 120-2 SS | 38.100 | 22.230 | 25.220 | 11.100 | 95.800 | 99.700 | 35.700 | 4.800 | 45.440 | 173.3042 | 214.856 | 11.700 |
| - | 24B-2 SS | - | 38.100 | 25.400 | 25.400 | 14.630 | 101.700 | 106.200 | 33.200 | 6.000 | 48.360 | 191.044 | 217.790 | 13.400 |
| 2ПР-44,45-344 SS | 28A-2 SS | 140-2 SS | 44.450 | 25.400 | 25.220 | 12.700 | 103.300 | 107.900 | 41.000 | 5.600 | 48.870 | 235.25704 | 291.683 | 15.140 |
| - | 28B-2 SS | - | 44.450 | 27.940 | 30.990 | 15.900 | 124.600 | 129.100 | 36.700 | 7.500 | 59.560 | 245.628 | 277.560 | 16.600 |
| 2ПР-50,8-453,6 SS | 32A-2 SS | 160-2 SS | 50.800 | 28.580 | 31.550 | 14.270 | 123.300 | 128.100 | 47.800 | 6.400 | 58.550 | 309.49128 | 383.726 | 20.140 |
| - | 32B-2 SS | - | 50.800 | 29.210 | 30.990 | 17.810 | 124.600 | 129.600 | 42.000 | 7.000 | 58.550 | 307.035 | 346.950 | 21.000 |

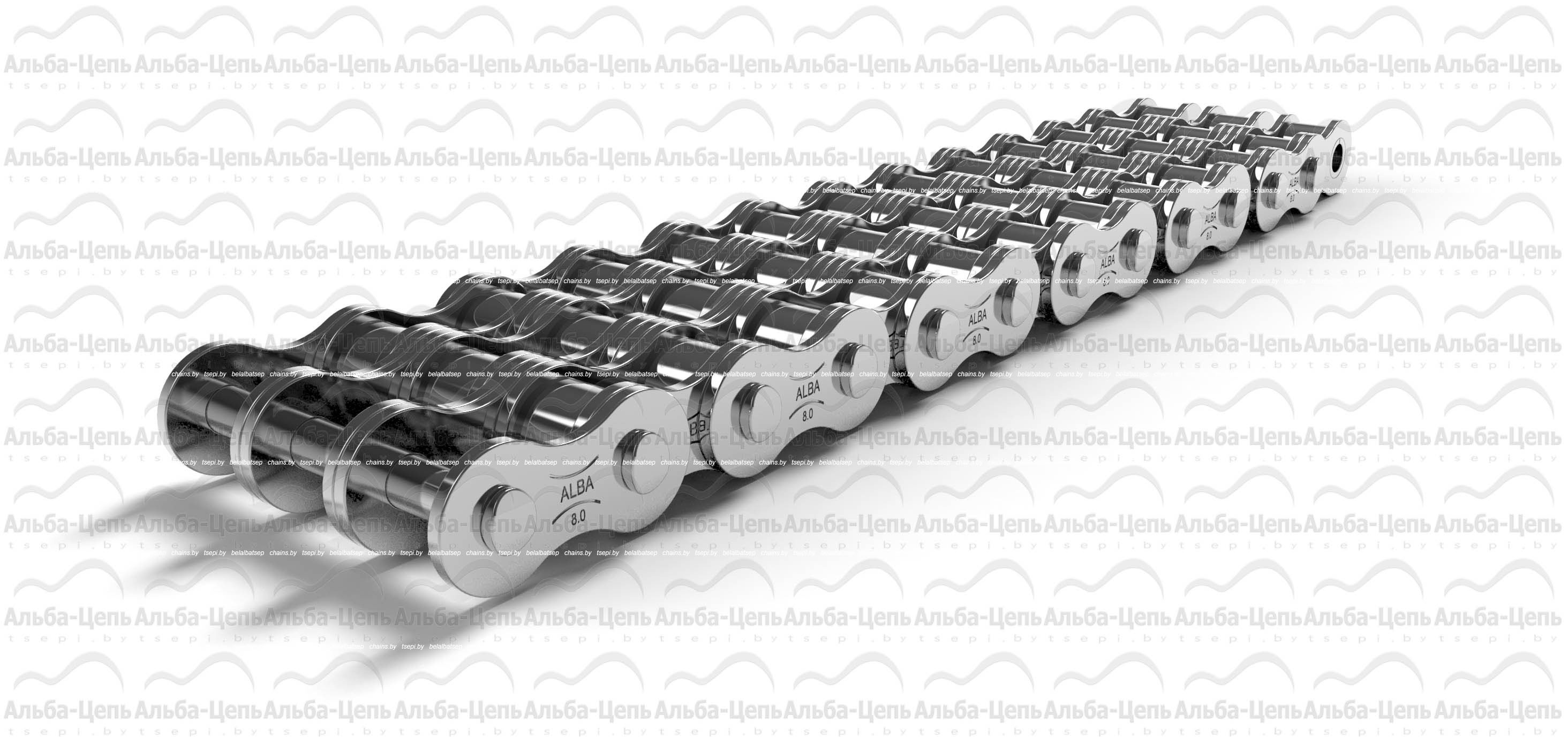

Приводные роликовые трехрядные цепи из нержавеющей стали ГОСТ 13568-97, ISO 606, ANSI B29.1M
| Наименование цепи по |
Шаг |
Диаметр ролика |
Ширина между внутренними пластинами |
Диаметр валика |
Длина валика |
Ширина внутренней пластины |
Толщина пластины |
Поперечный шаг |
Разрушающая нагрузка (не менее) |
Средняя разрушающая нагрузка |
Вес 1 метра |
|||
| P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | T max | Pt | Q min | Q0 | q | |||
| ГОСТ | DIN/ISO | ANSI | мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/фунт-сила | кН | кг/м |
| 3ПР-8-11,1 SS | 05B-3 SS | - | 8.000 | 5.000 | 3.000 | 2.310 | 19.500 | 20.200 | 7.100 | 0.800 | 5.640 | 7.57353 | 9.416 | 0.480 |
| - | 06C-3 SS | *35-3 SS | 9.525 | 5.080 | 4.770 | 3.580 | 32.700 | 33.500 | 9.000 | 1.300 | 10.130 | 16.17051 | 19.514 | 1.050 |
| 3ПР-9,525-24,9 SS | 06B-3 SS | - | 9.525 | 6.350 | 5.720 | 3.280 | 33.500 | 34.600 | 8.200 | 1.300 | 10.240 | 16.98927 | 20.537 | 1.160 |
| - | 08A-3 SS | 40-3 SS | 12.700 | 7.950 | 7.850 | 3.960 | 45.400 | 46.600 | 12.000 | 1.500 | 14.380 | 28.86129 | 34.115 | 1.900 |
| 3ПР-12,7-45,4 SS | 08B-3 SS | - | 12.700 | 8.510 | 7.750 | 4.450 | 45.100 | 46.100 | 11.800 | 1.600 | 13.920 | 32.40925 | 39.437 | 2.030 |
| - | 10A-3 SS | 50-3 SS | 15.875 | 10.160 | 9.400 | 5.080 | 20.700 | 22.200 | 15.090 | 2.030 | 18.110 | 45.44118 | 53.083 | 3.090 |
| 3ПР-15,875-68,1 SS | 10B-3 SS | - | 15.875 | 10.160 | 9.650 | 5.080 | 52.700 | 54.100 | 14.700 | 1.700 | 16.590 | 45.50941 | 57.654 | 2.770 |
| 3ПР-19,05-96 SS | 12A-3 SS | 60-3 SS | 19.050 | 11.910 | 12.570 | 5.940 | 71.500 | 73.300 | 18.000 | 2.420 | 22.780 | 65.09142 | 75.804 | 4.540 |
| - | 12B-3 SS | - | 19.050 | 12.070 | 11.680 | 5.720 | 61.500 | 63.100 | 16.000 | 1.850 | 19.460 | 59.15541 | 69.458 | 3.460 |
| 3ПР-25,4-171 SS | 16A-3 SS | 80-3 SS | 25.400 | 15.880 | 15.750 | 7.920 | 91.700 | 93.600 | 24.000 | 3.250 | 29.290 | 116.05923 | 135.368 | 7.890 |
| - | 16B-3 SS | - | 25.400 | 15.880 | 17.020 | 8.280 | 99.800 | 101.200 | 21.000 | 4.150 | 31.880 | 109.168 | 138.985 | 8.130 |
| 3ПР-31,75-265,5 SS | 20A-3 SS | 100-3 SS | 31.750 | 19.050 | 18.900 | 9.530 | 112.200 | 116.300 | 30.000 | 4.000 | 35.760 | 181.15065 | 211.240 | 11.770 |
| - | 20B-3 SS | - | 31.750 | 19.050 | 19.560 | 10.190 | 114.200 | 117.900 | 26.400 | 4.500 | 36.450 | 170.575 | 197.867 | 10.820 |
| 3ПР-38,1-381 SS | 24A-3 SS | 120-3 SS | 38.100 | 22.230 | 25.220 | 11.100 | 141.400 | 145.200 | 35.700 | 4.800 | 45.440 | 259.9563 | 298.302 | 17.630 |
| - | 24B-3 SS | - | 38.100 | 25.400 | 25.400 | 14.630 | 150.100 | 154.600 | 33.200 | 6.000 | 48.360 | 289.9775 | 336.374 | 20.100 |
| 3ПР-44,45-517,2 SS | 28A-3 SS | 140-3 SS | 44.450 | 25.400 | 25.220 | 12.700 | 152.200 | 156.800 | 41.000 | 5.600 | 48.870 | 352.8855 | 404.809 | 22.200 |
| - | 28B-3 SS | - | 44.450 | 27.940 | 30.990 | 15.900 | 184.200 | 188.700 | 36.700 | 7.500 | 59.560 | 361.619 | 415.862 | 24.920 |
| 3ПР-50,8-680,4 SS | 32A-3 SS | 160-3 SS | 50.800 | 28.580 | 31.550 | 14.270 | 181.800 | 186.600 | 47.800 | 6.400 | 58.550 | 464.23692 | 532.603 | 30.020 |
| - | 32B-3 SS | - | 50.800 | 29.210 | 30.990 | 17.810 | 183.200 | 188.200 | 42.000 | 7.000 | 58.550 | 457.141 | 525.712 | 31.560 |
