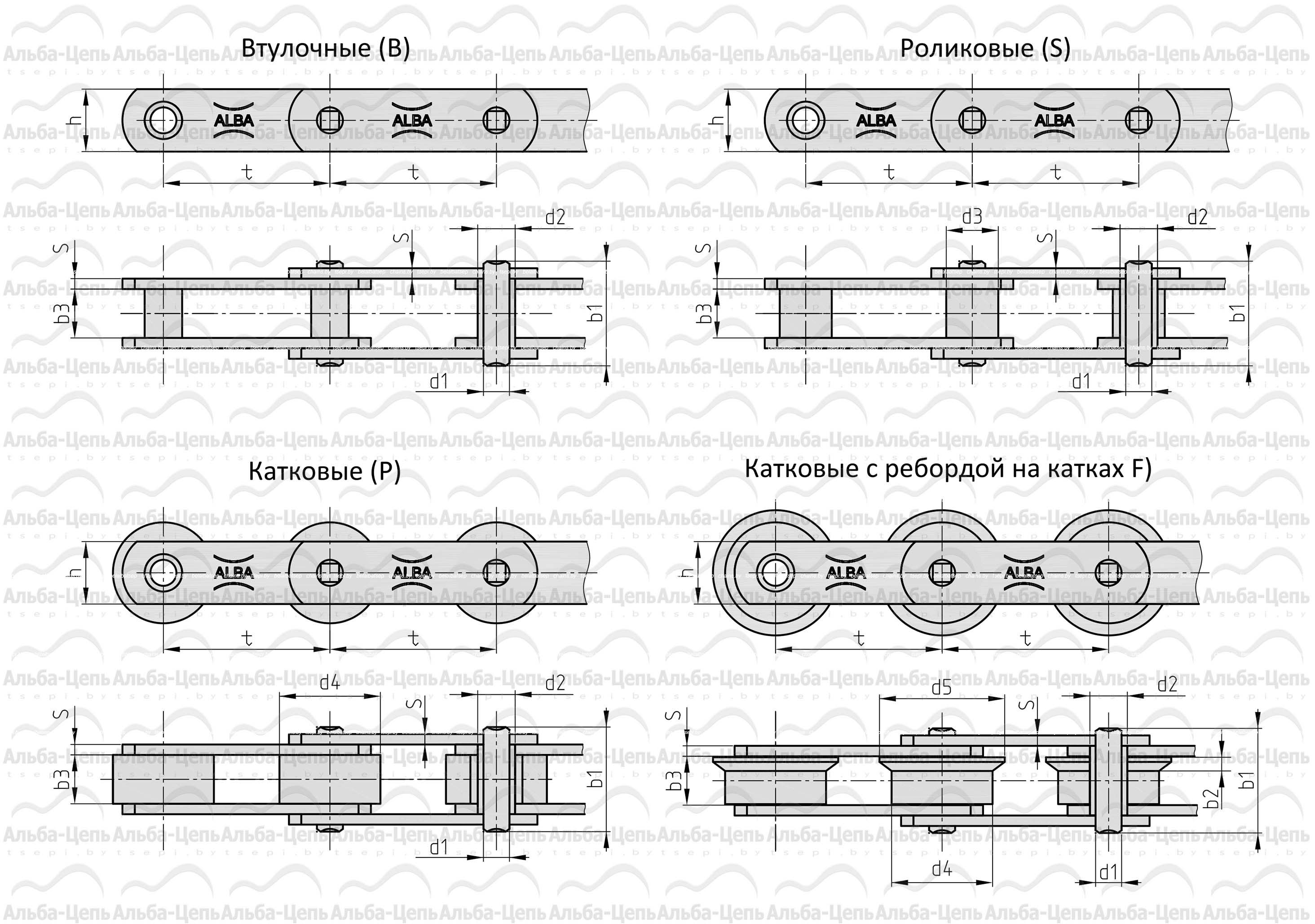

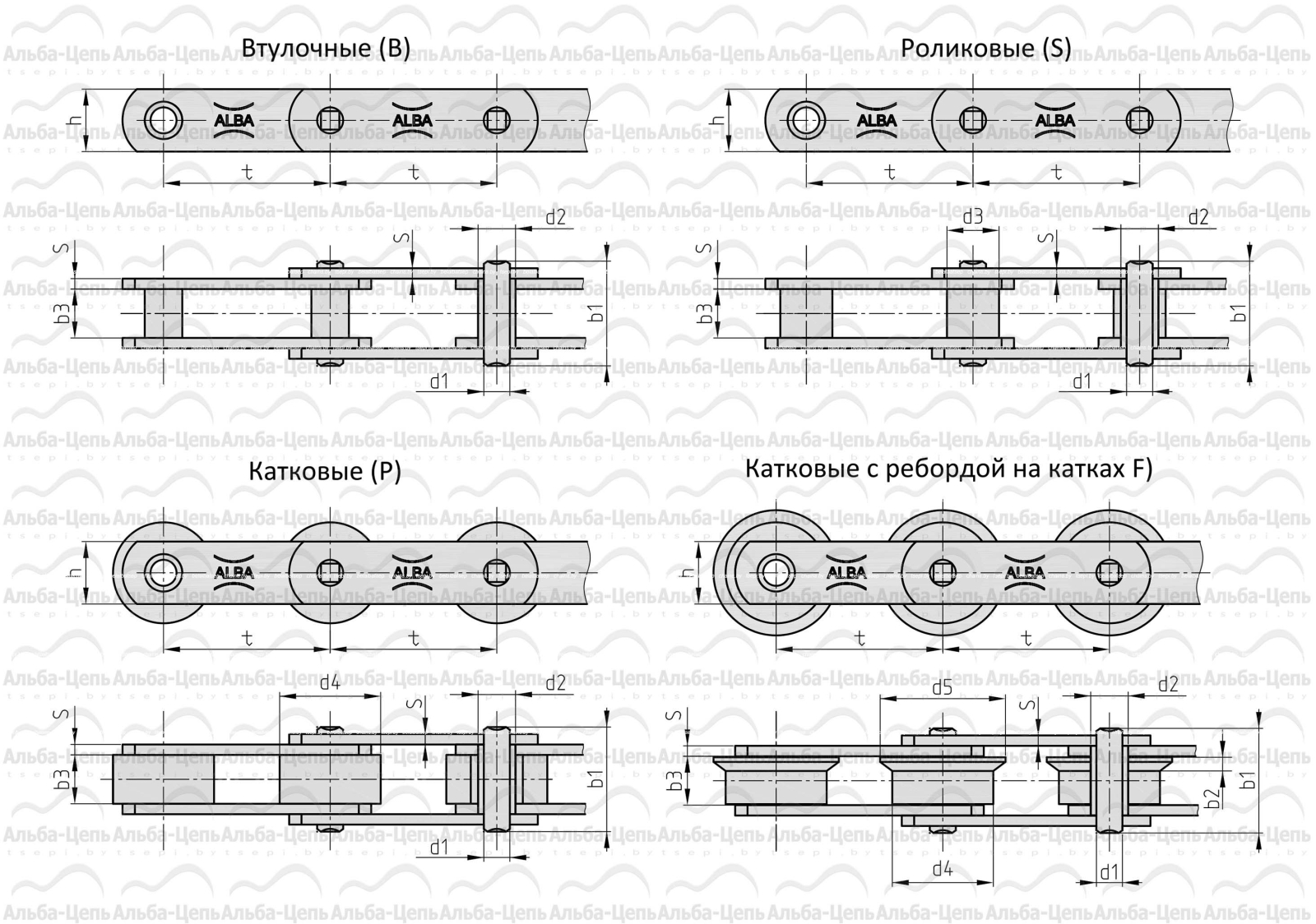

Тяговые пластинчатые цепи с цельными валиками нестандартных параметров

Обозначение цепи ISO 1977	Разрушающая нагрузка	Шаг *	Диаметр валика		Диаметр втулки	Диаметр ролика	Диаметр катка	Размеры катка с ребордой		Длина валика	Ширина между внутренними пластинами	Ширина пластин	Толщина пластин



	Q min	t	d1	d	d2	d3	d4	d5	b2	b1 max	b3 min	h max	S
	кН/кгс	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм
М20	20/2000	40-160	6	-	9	12,5	25	35	3,5	35	15	18	2,5
M28	28/2800	50-200	7	-	10	15	30	40	4	40	17	20	3
M40	40/4000	63-250	8,5	-	12,5	18	36	45	4,5	45	19	25	3,5
M56	56/5600	63-250	10	-	15	21	42	55	5	52	23	30	4
M80	80/8000	80-315	12	-	18	25	50	65	6	62	27	35	5
M112	112/11200	80-400	15	-	21	30	60	75	7	73	31	40	6
M160	160/16000	100-500	18	-	25	36	70	90	8,5	85	36	50	7
M224	224/22400	125-630	21	-	30	42	85	105	10	98	42	60	8
M315	315/31500	160-630	25	-	36	50	100	125	12	112	47	70	10
M450	450/45000	200-800	30	-	42	60	120	150	14	135	55	80	12
M630	630/63000	250-1000	36	-	50	70	140	175	16	154	65	85	14
M900	900/90000	250-1000	44	-	60	85	170	210	18	180	76	120	16
MC28	28/2800	63-160	13	8,2	17,5	25	36	45	4,5	42	19	26	3
MC56	56/5600	80-250	15,5	10,2	21	30	50	65	5	48	22	36	4
MC112	112/11200	100-315	22	14,3	29	42	70	90	7	67	30	51	6
MC224	224/22400	160-500	31	20,3	41	60	100	125	10	90	42	72	8
