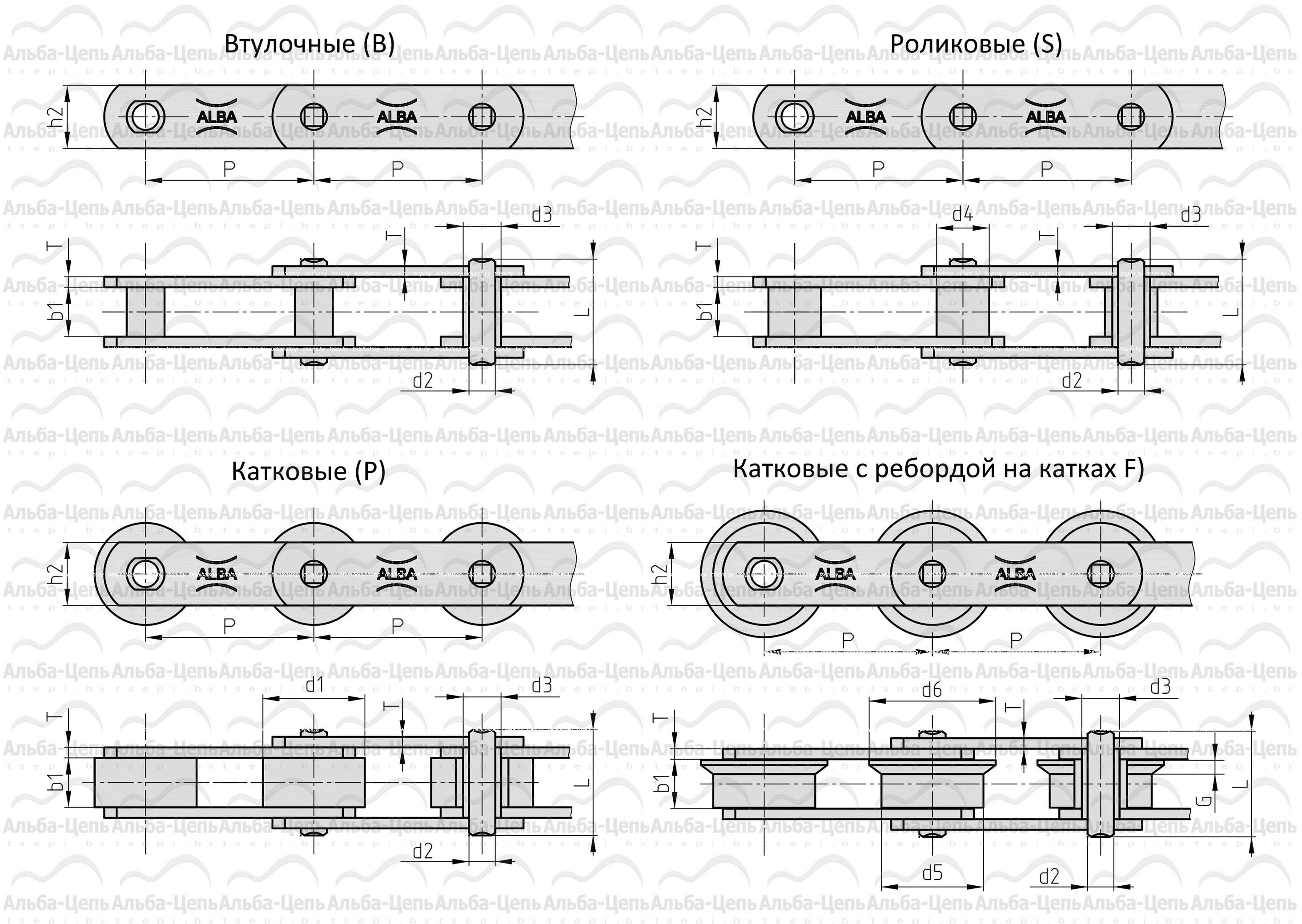

Тяговые пластинчатые цепи DIN8165
| Наименование | Шаг* | d1max | d4max | d5max | d6max | G | Диаметр втулки |
Ширина между внутренними пластинами |
Диаметрвалика | Длина валика |
Ширина пластины |
Толщина пластины |
Разрушающая нагрузка |
||
| L max | Lc max | Q min | *Q min | ||||||||||||
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/кгс | кН/кгс |
| FV40 | 50.0-125.0 | 32.0 | 20.0 | 40.0 | 50.0 | 4.0 | 15.0 | 18.0 | 10.0 | 36.0 | 39.0 | 25.0 | 3.0 | 40.0/9091 | 47.0/10681 |
| FV63 | 63.0-160.0 | 40.0 | 26.0 | 50.0 | 63.0 | 5.0 | 18.0 | 22.0 | 12.0 | 45.0 | 48.5 | 30.0 | 4.0 | 63.0/14317 | 75.0/17045 |
| FV90 | 63.0-250.0 | 48.0 | 30.0 | 63.0 | 78.0 | 6.5 | 20.0 | 25.0 | 14.0 | 53.0 | 56.5 | 35.0 | 5.0 | 90.0/20453 | 115.0/26136 |
| FV112 | 100.0-250.0 | 55.0 | 32.0 | 72.0 | 90.0 | 7.5 | 22.0 | 30.0 | 16.0 | 62.0 | 66.0 | 40.0 | 6.0 | 112.0/25452 | 170.0/38638 |
| FV140 | 100.0-250.0 | 60.0 | 36.0 | 80.0 | 100.0 | 9.0 | 26.0 | 35.0 | 18.0 | 67.0 | 71.5 | 45.0 | 6.0 | 140.0/31815 | 180.0/40908 |
| FV180 | 125.0-315.0 | 70.0 | 42.0 | 100.0 | 125.0 | 13.0 | 30.0 | 45.0 | 20.0 | 86.0 | 92.0 | 50.0 | 8.0 | 180.0/40908 | 250.0/56817 |
| FV250 | 160.0-400.0 | 80.0 | 50.0 | 125.0 | 155.0 | 15.0 | 36.0 | 55.0 | 26.0 | 97.0 | 103.5 | 60.0 | 8.0 | 250.0/56817 | 300.0/68181 |
| FV315 | 160.0-400.0 | 90.0 | 60.0 | 140.0 | 175.0 | 18.0 | 42.0 | 65.0 | 30.0 | 113.0 | 126.5 | 70.0 | 10.0 | 315.0/71591 | 480.0/109089 |
* 50, 63, 80, 100, 125, 160, 200, 250, 315, 400 мм
