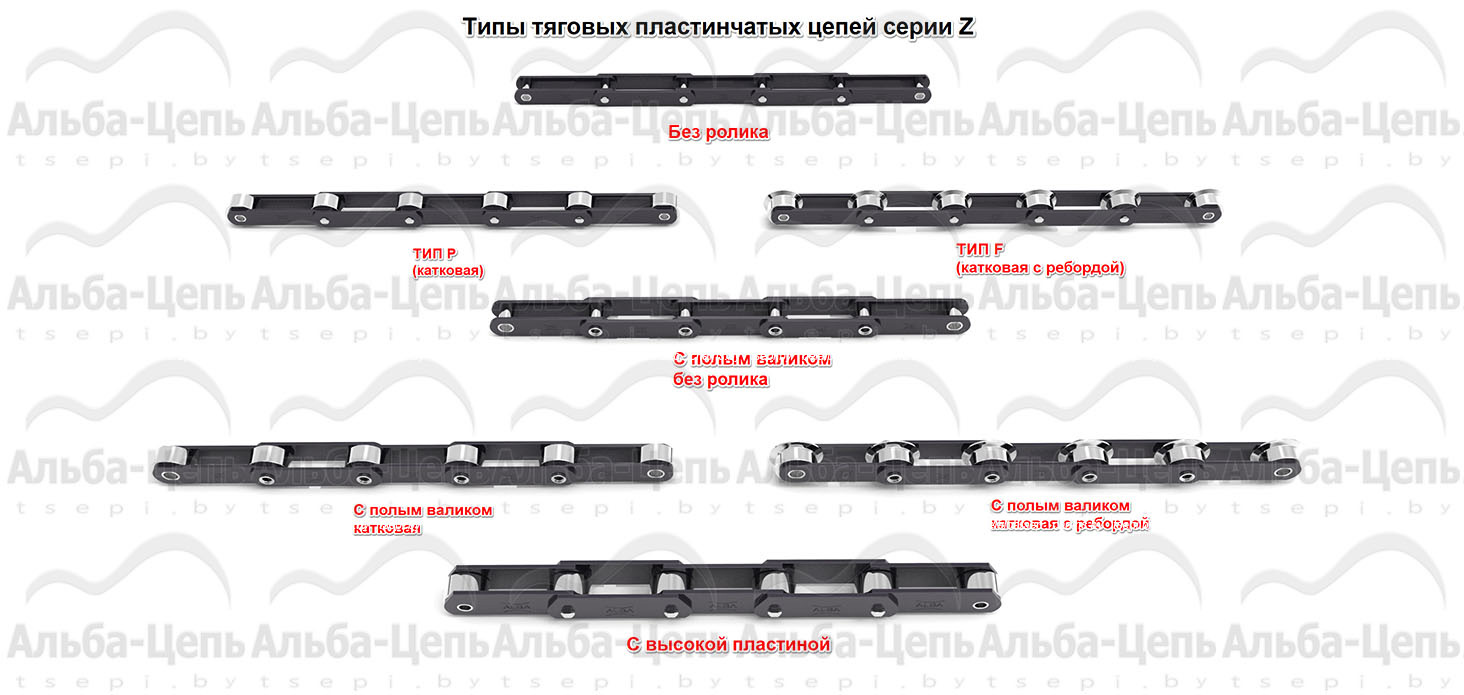

Тяговые пластинчатые цепи дюймовые

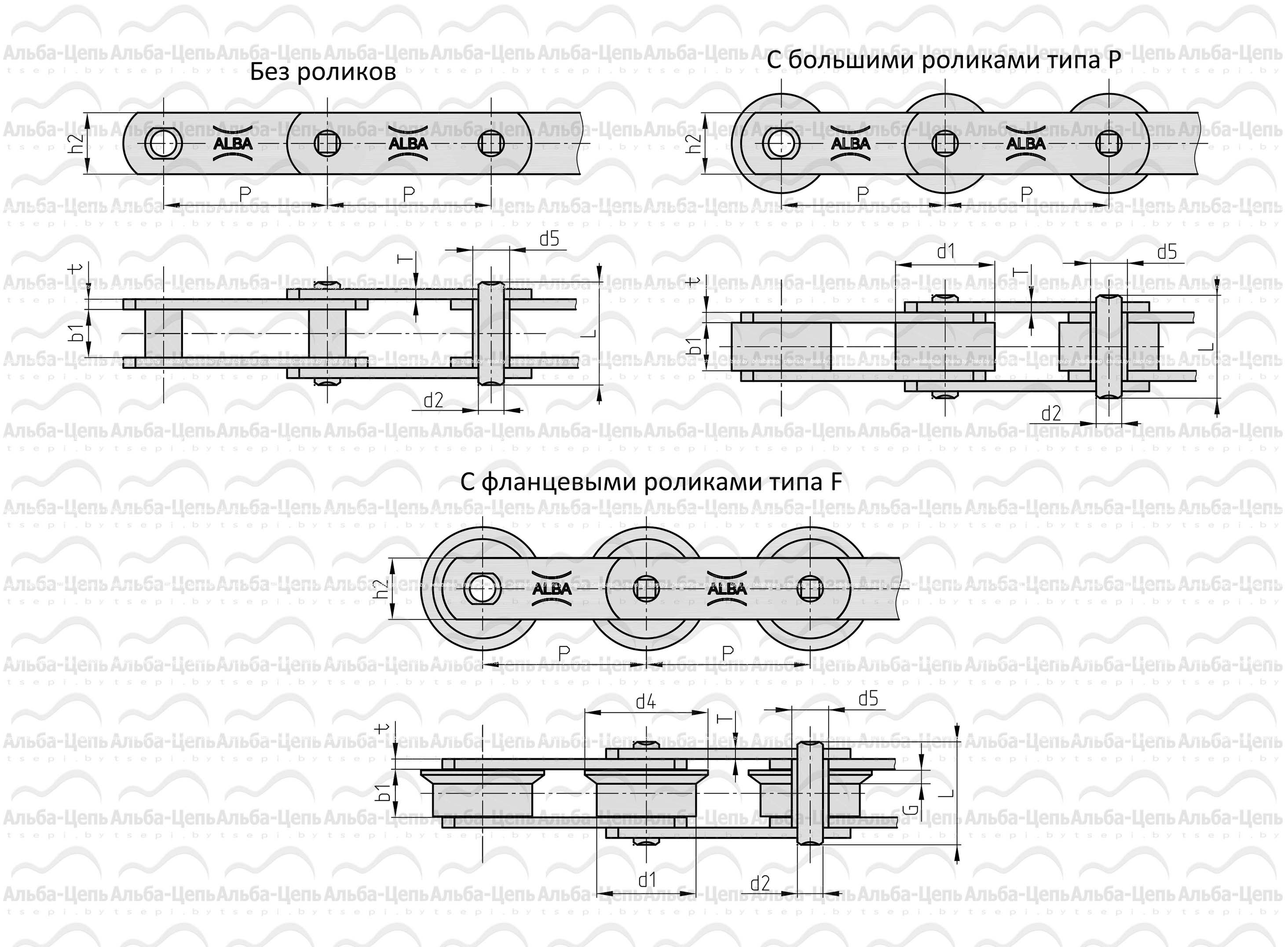

Дюймовые тяговые пластинчатые цепи с цельными валиками. Серия Z.
| Наименование | Шаг | d1 max | d4 max | G | Диаметр втулки |
Ширина между внутренними пластинами |
Диаметр валика |
Ширина пластины |
Длина валика | Толщина пластины |
Разрушающая нагрузка |
||
| P | d5 | b1 min | d2 max | h2 max | L max | Lc max | T/t max | Q max | *Q max | ||||
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/кгс | |
| Z40 | 50,8-152,4 | 31,75 | 40 | 2,5 | 17 | 15 | 14 | 25 | 37 | 40,5 | 4 | 40.0/9091 | 50.0/11362 |
| Z100 | 76.2-203.2 | 47,5 | 60 | 3,5 | 23 | 19 | 19 | 40 | 45 | 50,5 | 5.0/4.0 | 100.0/22725 | 130.0/29540 |
| Z160 | 101.6-254.0 | 66,7 | 82 | 3,5 | 33 | 26 | 26,9 | 50 | 58 | 63,5 | 7.0/5.0 | 156.0/35451 | 200.0/45454 |
| Z300 | 152,4-304,8 | 88,9 | 114 | 8,5 | 38 | 38 | 32 | 60 | 84 | 94 | 10.0/8.0 | 300.0/68175 | 380.0/86362 |

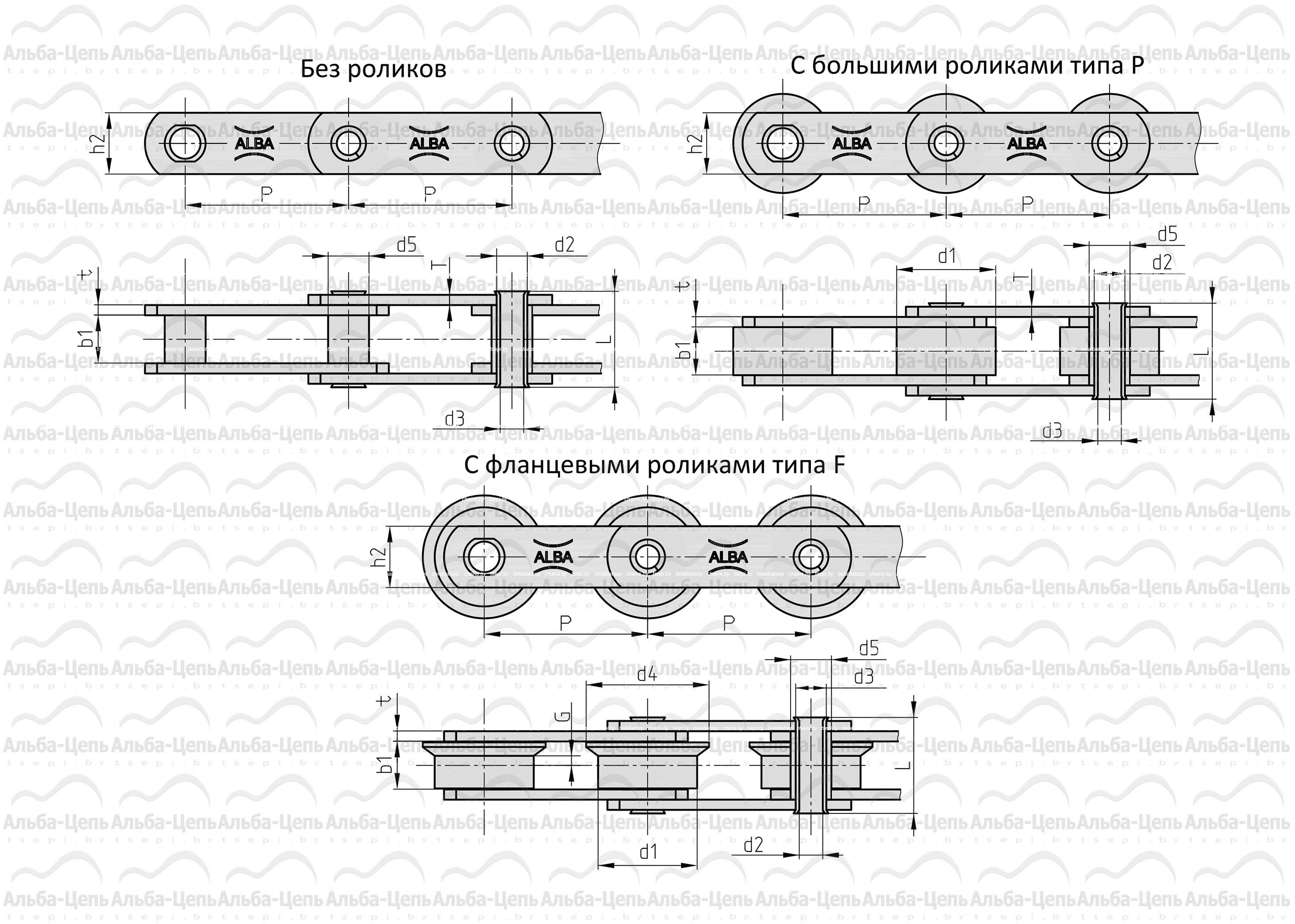

Дюймовые тяговые пластинчатые цепи с полыми валиками. Серия ZC.
| Наименование | Шаг | d1 max | d4 max | G | Диаметр | Ширина втулки |
Ширина пластины |
Диаметр валика | Длина валика | Толщина пластины |
Разрушающая нагрузка |
|||
| P | d5 max | h2 max | b1 min | d2 max | d3 min | L max | Lc max | T/t | Q min | *Q min | ||||
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/кгс | |
| ZC21 | 38,1-76,2 | 25,4 | - | - | 11 | 18 | 12,7 | 9 | 6,5 | 26 | 27,5 | 2,5 | 21.0/4772 | 27.01.59 |
| ZC40 | 50,8-152,4 | 31,75 | 40 | 2,5 | 17 | 25 | 15 | 14 | 10,2 | 36,4 | 37,7 | 4 | 40.0/9091 | 50.0/11362 |
| ZC60 | 76,2-203,2 | 47,5 | 60 | 3,5 | 23 | 40 | 19 | 19 | 13,2 | 45 | 46,5 | 5.0/4.0 | 60.0/13636 | 120.0/27270 |
| ZC150 | 101,6-254 | 66,7 | 82 | 4 | 33 | 50 | 26 | 26,9 | 20,2 | 58 | 60,5 | 7.0/5.0 | 150.0/34087 | 190.0/43177 |
| ZC300 | 152,4-304,8 | 88.90 | 114 | 8,5 | 38 | 60 | 38 | 32 | 22,5 | 83 | 85 | 10.0/8.0 | 300.0/68175 | 380.0/86362 |

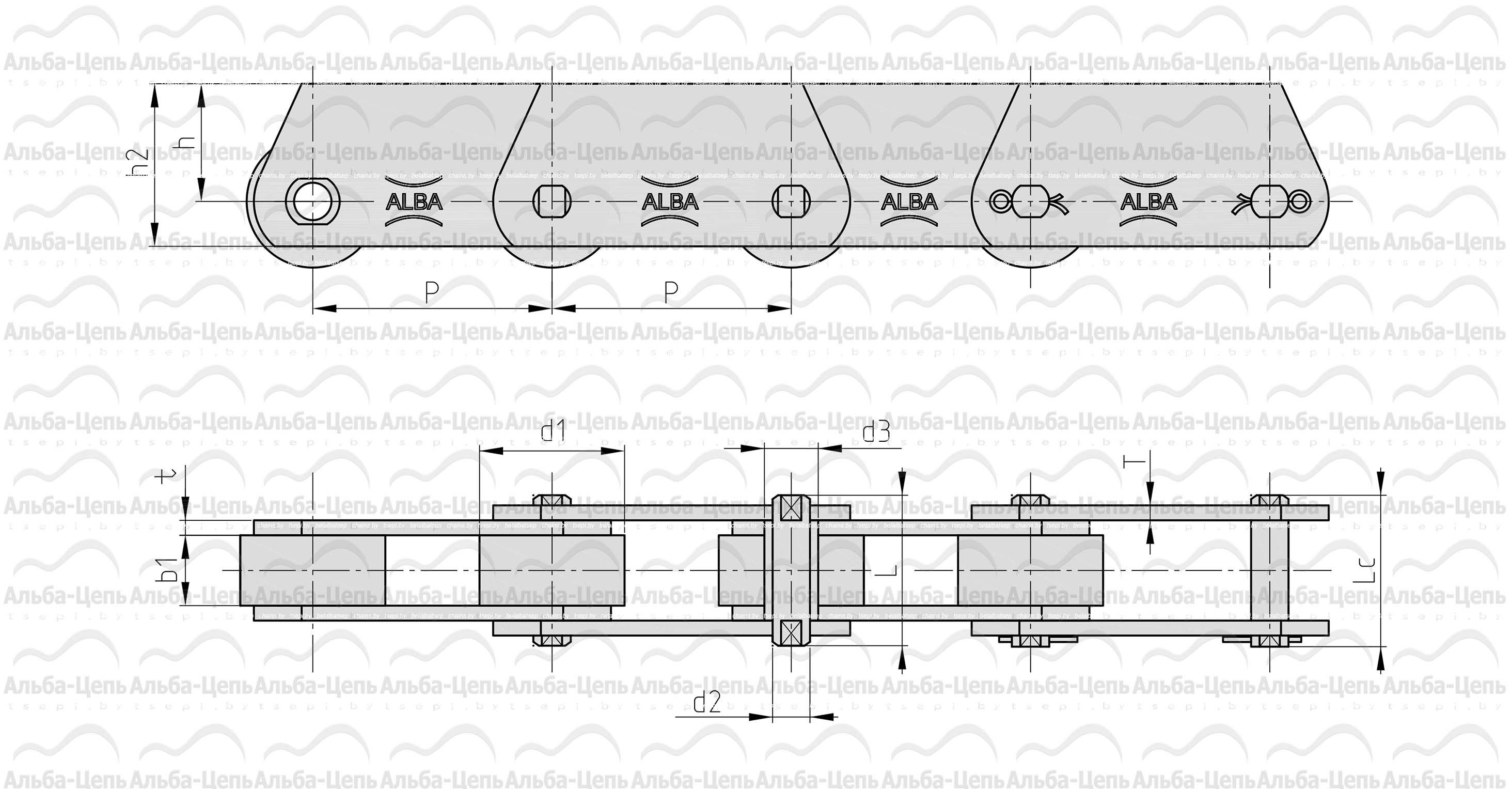

Дюймовые тяговые пластинчатые цепи с высокими пластинами. Серия ZE.
| Наименование | Шаг | Диаметр ролика |
Диаметр штрифта |
Диаметр ролика |
Ширина пластины |
Длина валика |
Ширина пластины |
Толщина пластины |
Разрушающая нагрузка |
|||
| P | d1 max | d2 max | d3 max | b1 min | L max | Lc max | h2 max | h max | t/T max | Q min | *Q min | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/кгс | кН/кгс | |
| ZE40 | 50,8 - 152,4 | 31,75 | 14 | 17 | 15 | 37 | 40,5 | 40 | 27 | 4 | 40.0/9091 | 60.0/13636 |
| ZE100 | 76,2 - 203,2 | 47,5 | 19 | 23 | 19 | 45 | 50,5 | 50 | 30 | 5.0/4.0 | 100.0/22725 | 160.0/36360 |
| ZE160 | 101,6 - 254 | 66,7 | 26,9 | 33 | 26 | 58 | 63,5 | 70 | 45 | 7.0/5.0 | 160.0/36360 | 200.0/45454 |
| ZE300 | 152,4 - 304,8 | 88,9 | 32 | 38 | 38 | 84 | 94 | 90 | 60 | 10.0/8.0 | 300.0/68175 | 380.0/86362 |
