Тяговые разборные цепи применяются в различных транспортных механизмах, но, в большинстве случаев, являются тяговым органом в подвесных конвейерах, где выполняют функцию непрерывного перемещения грузов либо тележек с грузом.
Существует несколько типов подвесных конвейеров, которые определяют вид работы, выполняемый цепью:
- Подвесной грузонесущий конвейер. Данный конвейер представляет собой направляющую, как правило двухтавр, к которому посредством кареток присоединяется тяговая разборная цепь. В свою очередь, на цепь с помощью крюков или других крепежных элементов навешиваются грузы. Данный тип подвесного конвейера является наиболее простым: грузы и цепь перемещаются по одному и тому же транспортному пути, при этом скорость перемещения всех грузов и самой цепи одинакова. В данном случае тяговая разборная цепь выполняет несущую функцию.
- Подвесной толкающий конвейер. При данном устройстве тележки с грузами движутся по отдельному подвесному пути, а к цепи присоединены толкающие элементы, которые не имеют жесткой связи с тележками. Такое устройство позволяет остановить или перевести на другой путь тележку, не останавливая при этом конвейер. В данном конвейере тяговая разборная цепь выполняет толкающую функцию.
- Подвесной грузоведущий конвейер. Такой конвейер имеет напольную трассу перемещения грузов, тележки с грузами соединяются с цепью стропами. Конвейер устроен именно таким образом для того, чтобы перемещать тяжелые грузы массой 2 тонны и более (т.к. вся нагрузка ложится на пол), а также для создания условий повышенной мобильности (быстрый ввод и вывод тележек с трассы для проведения дополнительных операций, возможности взаимодействия с напольными автопогрузчиками и штабелерами и электротележками). Цепь выполняет грузоведущую функцию.
Такие конвейеры, а соответственно и тяговые разборные цепи применяются на покрасочных и сборочных линиях, производственных линиях серийных и крупносерийных производств, -предприятиях машиностроительного комплекса, металлургической промышленности и др.
Согласно ГОСТ 589-85 различают тяговые разборные цепи с вращающимися валиками (Р1) и с фиксированными валиками (Р2).
Пример условного обозначения 1
Р1-80-106
Р1 – Тяговая разборная цепь с вращающимися валиками
80 – шаг цепи (мм)
106 – Разрушающая нагрузка (кН)
Пример условного обозначения 2
Р2-80-106
Р2 – Тяговая разборная цепь с фиксированными валиками ГОСТ 589-85
80 – Шаг цепи (мм)
290 – Разрушающая нагрузка (кН)
Конструкция тяговых разборных цепей представляет собой внутреннее звено, 2 внешних звена с противоповоротными выступами (для цепей с фиксированными валиками), и валики с фиксаторами.

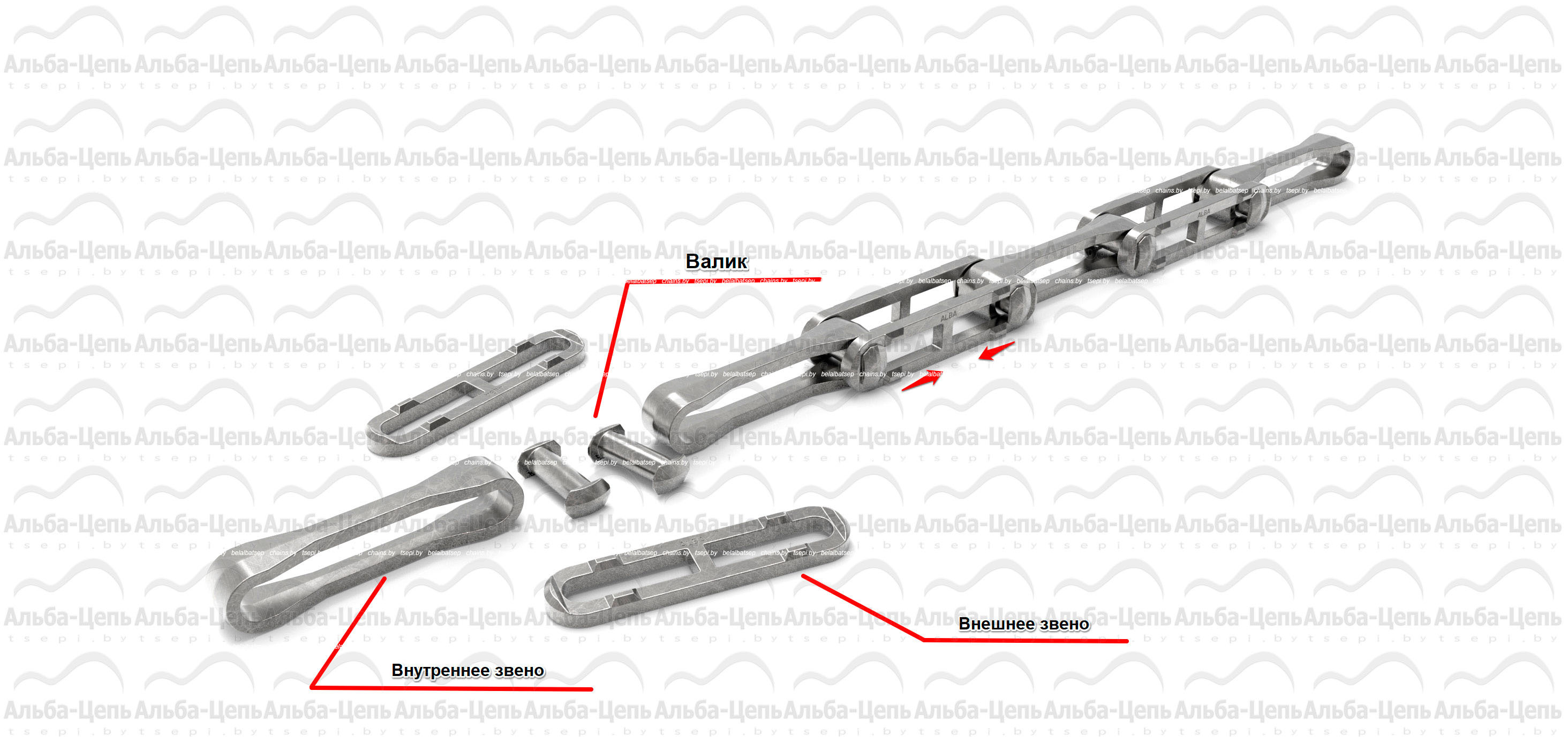

Рис. 2. Элементы тяговой разборной цепи.
Тяговые разборные цепи, которые производит и поставляет завод Альба-Цепь, выполнены строго по ГОСТ 589-85.

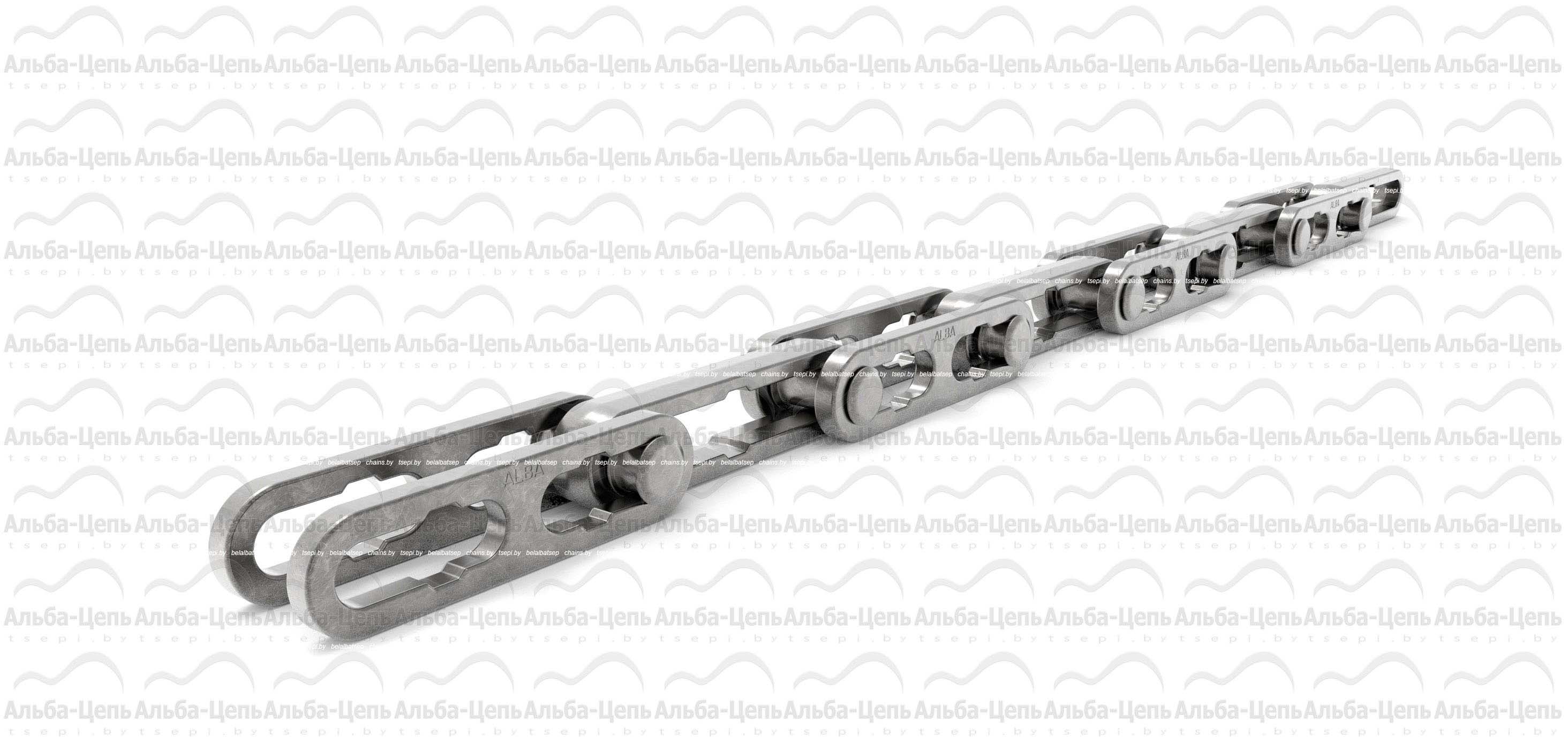

Рис. 3. Тяговые разборные цепи
