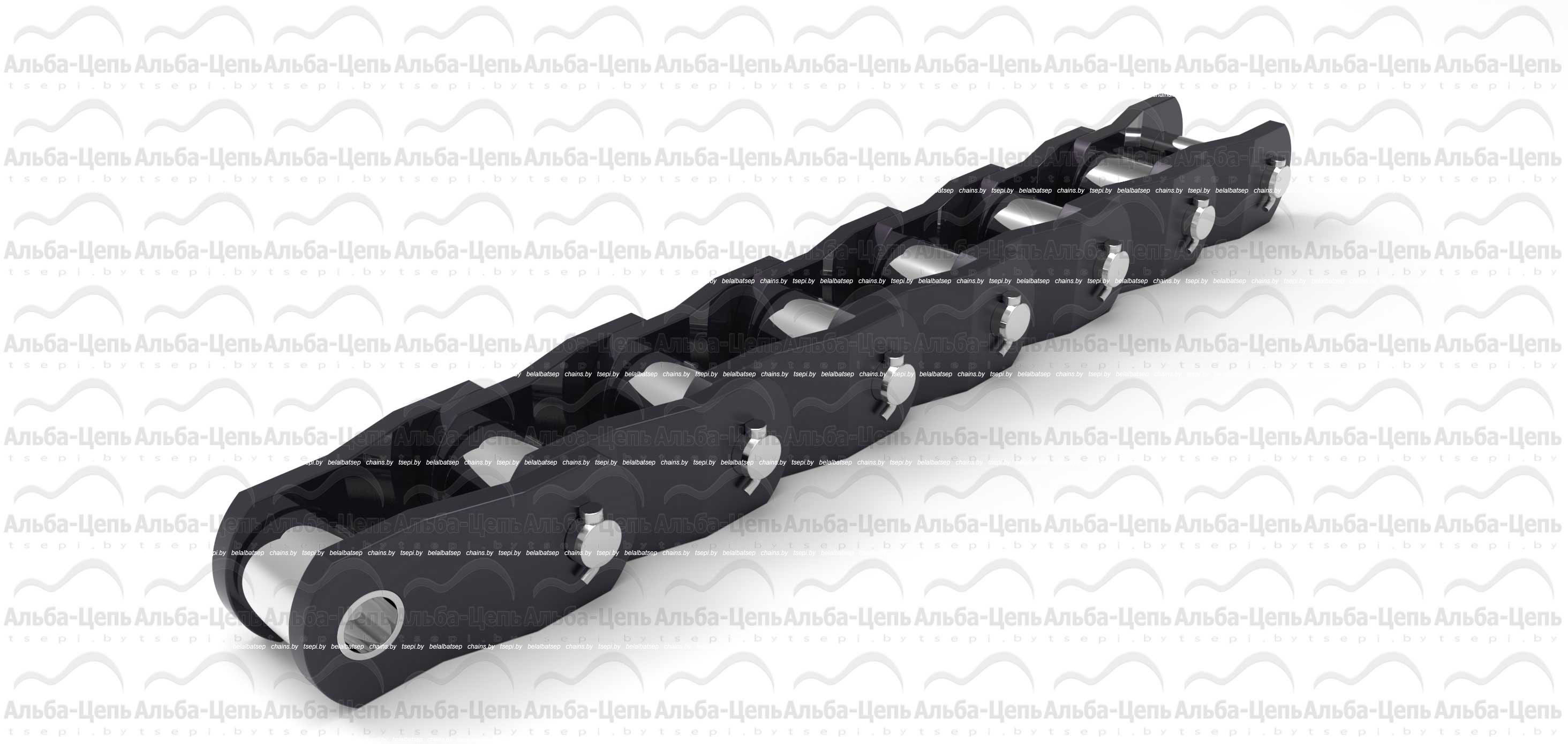

Приводные цепи с изогнутыми пластинами
Приводные роликовые цепи с изогнутыми пластинами применяются в механизмах, которые работают в условиях повышенной непостоянной нагрузки. К таким механизмам относятся цепные приводы буровых установок, гусеничной техники, а так же строительных машин. Таким образом цепи ПРИ используются в крайне не благоприятных условиях, когда возможны не постоянные, а также ударные нагрузки на цепь. Особенностью данных цепей является изогнутая форма пластин. При перегрузках цепи, пластины не разрушаются, а вытягиваются ( изменяют свою форму), что не выводит механизм из строя. Приводные роликовые цепи с изогнутыми пластинами всегда изготавливаются отрезками с нечетным количеством звеньев. Классифицируются цепи ПРИ по ГОСТ 13568-97, а так же ISO 606.

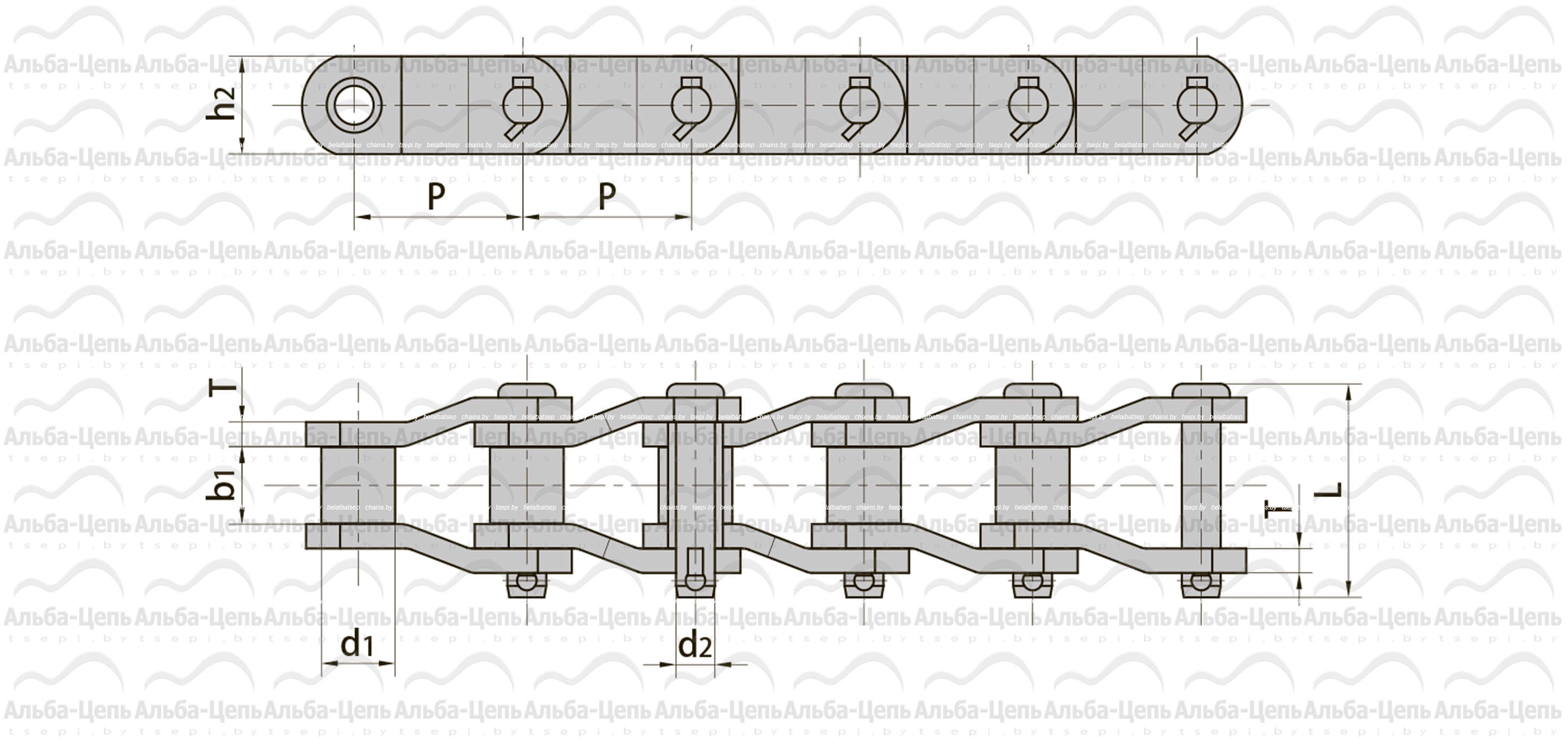

Приводные роликовые цепи с изогнутыми пластинами (ПРИ) ГОСТ 13568-97
| Наименование цепи по |
Шаг |
Диаметр ролика |
Ширина между внутренними пластинами |
Диаметр валика |
Длина валика |
Ширина внутренней пластины |
Толщина пластины |
bmax | Разрушающая нагрузка (не менее) |
Средняя разрушающая нагрузка |
Вес 1 метра |
|||
| P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | T max | Q min | Q0 | q | ||||
| ГОСТ | DIN/ISO | ANSI | мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/фунт-сила | кН | кг/м |
| ПРИ-78,1-360 | - | - | 78.100 | 33.300 | 38.100 | 17.150 | 102.000 | - | 45.500 | - | 51 | 360/36000 | - | 14.500 |
| ПРИ-78,1-400 | - | - | 78.100 | 40.000 | 38.100 | 19.000 | 102.000 | - | 56.000 | - | 51 | 400/40000 | - | 19.800 |
| ПРИ-103,2-650 | - | - | 103.200 | 46.000 | 49.000 | 24.000 | 135.000 | - | 60.000 | - | 73 | 650/65000 | - | 28.800 |
| ПРИ-140-1200 | - | - | 140.000 | 65.000 | 80.000 | 36.000 | 182.000 | - | 90.000 | - | 94 | 1200/120000 | - | 63.000 |
Приводные роликовые цепи с изогнутыми пластинами ISO 606
| Наименование цепи по |
Шаг |
Диаметр ролика |
Ширина между внутренними пластинами |
Диаметр валика |
Длина валика |
Ширина внутренней пластины |
Толщина пластины |
Разрушающая нагрузка (не менее) |
Средняя разрушающая нагрузка |
Вес 1 метра |
|||
| P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | T max | Q min | Q0 | q | |||
| ГОСТ | DIN/ISO | ANSI | мм | мм | мм | мм | мм | мм | мм | мм | кН/фунт-сила | кН | кг/м |
| - | MXS432 | - | 42.010 | 22.230 | 25.400 | 11.100 | 57.900 | - | 28.500 | 4.800 | 80.80/18363 | 88.000 | 5.650 |
| - | R3112 | - | 50.800 | 28.700 | 31.000 | 14.200 | 73.900 | - | 41.400 | 6.400 | 168.90/38385 | 185.000 | 10.700 |
| - | R3112F1 | - | 50.800 | 28.700 | 31.000 | 15.060 | 79.500 | - | 41.400 | 7.900 | 195.60/18363 | 225.000 | 12.230 |
| - | SS2065 | - | 50.800 | 28.580 | 32.500 | 15.050 | 79.500 | - | 38.000 | 7.900 | 220.00/49998 | 242.000 | 12.140 |
| - | 2010 | - | 63.500 | 31.750 | 38.100 | 15.900 | 89.000 | - | 47.800 | 7.900 | 250.00/56818 | 275.000 | 13.530 |
| - | 2010H | - | 63.500 | 31.750 | 31.750 | 15.880 | 97.000 | - | 41.500 | 9.500 | 250.00/56818 | 275.000 | 11.910 |
| - | 2010SH | - | 63.500 | 31.750 | 38.100 | 15.880 | 97.000 | - | 41.500 | 9.500 | 300.00/68181 | 330.000 | 12.000 |
| - | SS588F1 | - | 66.270 | 22.230 | 27.000 | 11.110 | 62.000 | - | 28.600 | 6.400 | 88.90/20205 | 97.800 | 5.390 |
| - | SS588F2 | - | 66.270 | 22.230 | 27.000 | 9.530 | 59.000 | - | 25.400 | 5.600 | 84.46/19195 | 91.200 | 4.260 |
| - | *SS588F4 | - | 66.270 | 22.230 | 30.400 | 11.110 | 60.000 | - | 32.000 | 4.800 | 90.00/20454 | 103.000 | 5.050 |
| - | MXS882 | - | 66.270 | 22.230 | 28.580 | 11.100 | 68.500 | - | 28.500 | 6.400 | 115.60/26272 | 124.800 | 5.300 |
| - | SS588 | - | 66.270 | 22.230 | 28.600 | 11.110 | 63.700 | - | 28.600 | 6.400 | 130.00/29545 | 144.000 | 5.460 |
| - | *MX603 | - | 76.200 | 22.500 | 38.000 | 14.000 | 88.000 | - | 40.000 | 8.000 | 147.00/33408 | 161.000 | 9.200 |
| - | *MXS3011F1 | - | 77.900 | 31.750 | 39.600 | 19.050 | 100.000 | - | 57.000 | 9.700 | 407.50/18363 | 468.000 | 17.680 |
| - | 2512(MXS3011) | - | 77.900 | 41.280 | 39.600 | 19.050 | 100.000 | - | 57.000 | 9.700 | 340.00/77272 | 367.200 | 18.400 |
| - | 2512F2 | - | 77.900 | 41.280 | 38.500 | 19.050 | 103.400 | - | 60.000 | 10.000 | 400.00/90909 | 420.000 | 20.280 |
| - | 2512F3 | - | 77.900 | 41.280 | 40.000 | 18.600 | 104.200 | - | 46.700 | 11.000 | 340.00/77271 | 391.000 | 18.150 |
| - | 2512F4 | - | 77.900 | 41.280 | 39.600 | 19.050 | 110.000 | - | 60.000 | 12.000 | 407.50/92612 | 468.000 | 23.600 |
| - | SS568H | - | 77.900 | 41.300 | 39.700 | 19.050 | 97.600 | - | 57.000 | 9.500 | 340.00/77272 | 367.200 | 19.800 |
| - | SS568HF2 | - | 77.900 | 31.750 | 39.700 | 19.050 | 98.500 | - | 57.000 | 9.500 | 447.00/101588 | 491.000 | 16.900 |
| - | SS568HF3 | - | 77.900 | 41.300 | 39.700 | 19.050 | 104.100 | - | 57.000 | 11.000 | 489.3/111203 | 562.000 | 20.850 |
| - | 2510 | - | 78.100 | 31.750 | 36.900 | 16.000 | 94.800 | - | 40.000 | 8.000 | 271.0/61590 | 292.600 | 10.720 |
| - | 2510F1 | - | 78.100 | 31.750 | 36.600 | 16.000 | 88.900 | - | 38.100 | 8.000 | 124.5/28295 | 137.000 | 9.930 |
| - | 2510F1-CF1 | - | 78.100 | 31.750 | 36.600 | 16.000 | 88.900 | - | 38.100 | 8.000 | 124.5/28295 | 137.000 | 10.000 |
| - | 2510F2 | - | 78.100 | 31.750 | 36.600 | 15.750 | 88.000 | - | 38.100 | 8.000 | 225.0/51135 | 248.000 | 11.700 |
| - | 2510H | - | 78.100 | 31.750 | 36.900 | 16.500 | 95.300 | - | 45.000 | 9.500 | 280.4/63727 | 302.800 | 12.700 |
| - | MXS3075 | - | 78.100 | 31.750 | 38.100 | 16.460 | 93.500 | - | 44.500 | 9.700 | 334.0/75907 | 365.800 | 13.450 |
| - | MXS3075F1 | - | 78.100 | 33.000 | 38.100 | 16.460 | 94.500 | - | 44.500 | 9.700 | 334.0/75907 | 365.800 | 14.000 |
| - | MXS3075F1SH | - | 78.100 | 33.000 | 38.100 | 16.460 | 94.500 | - | 44.450 | 9.700 | 360.0/81817 | 414.000 | 13.960 |
| - | MXS3075F2 | - | 78.100 | 31.750 | 38.100 | 17.810 | 90.000 | - | 45.000 | 8.000 | 333.2/75726 | 365.800 | 12.200 |
| - | MXS3075F3 | - | 78.100 | 33.300 | 38.100 | 16.460 | 94.500 | - | 44.500 | 9.700 | 334.0/75908 | 384.000 | 14.000 |
| - | MXS3075F4 | - | 78.100 | 33.300 | 38.100 | 17.150 | 94.500 | - | 44.500 | 9.700 | 360.0/81817 | 414.000 | 14.000 |
| - | SS40H(P) | - | 78.110 | 31.750 | 38.100 | 15.880 | 97.000 | - | 41.500 | 9.500 | 250.0/56818 | 280.000 | 12.600 |
| - | 3125 | - | 79.370 | 41.270 | 39.700 | 20.320 | 101.600 | - | 57.200 | 9.500 | 347.1/78885 | 400.000 | 20.100 |
| - | 3125F1 | - | 79.370 | 41.270 | 39.700 | 20.320 | 101.600 | - | 57.200 | 9.500 | 374.0/84998 | 430.000 | 20.100 |
| - | 3125F2 | - | 79.370 | 41.270 | 41.300 | 20.320 | 105.000 | - | 57.200 | 9.500 | 481.2/109362 | 529.000 | 20.440 |
| - | 3125HF1 | - | 79.370 | 43.000 | 41.000 | 22.230 | 108.000 | - | 57.200 | 11.000 | 400.0/90908 | 500.000 | 23.250 |
| - | 2814 | - | 88.900 | 44.450 | 36.600 | 22.230 | 117.600 | - | 58.000 | 12.700 | 471.0/105955 | 507.600 | 25.700 |
| - | 2814F1 | - | 88.900 | 44.450 | 36.900 | 22.230 | 117.600 | - | 60.000 | 13.500 | 556.0/126358 | 611.000 | 24.200 |
| - | 2814F2 | - | 88.900 | 44.450 | 38.600 | 22.230 | 119.600 | - | 58.000 | 12.700 | 559.0/127040 | 614.900 | 25.400 |
| - | RO1644F1 | - | 96.000 | 44.800 | 39.000 | 23.800 | - | 119.000 | 60.000 | 14.000 | 530.0/120453 | 609.000 | 27.450 |
| - | *MX604 | - | 101.600 | 25.000 | 57.000 | 16.000 | - | 117.000 | 50.000 | 10.000 | 227.0/51590 | 261.000 | 13.630 |
| - | SB1254 | - | 103.124 | 45.210 | 30.480 | 23.810 | - | 107.950 | 57.150 | 12.700 | 400.0/90908 | 460.000 | 22.670 |
| - | 3214 | - | 103.200 | 44.450 | 48.000 | 22.000 | - | 123.500 | 55.000 | 13.000 | 476.0/108180 | 514.000 | 23.600 |
| - | 3214F1 | - | 103.200 | 44.450 | 49.200 | 23.900 | - | 129.000 | 60.000 | 14.000 | 666.4/151450 | 700.000 | 26.700 |
| - | 3214F2 | - | 103.200 | 44.450 | 39.700 | 19.050 | - | 97.600 | 57.200 | 9.500 | 456.0/103635 | 500.000 | 17.670 |
| - | 3214F3 | - | 103.200 | 46.000 | 49.200 | 23.900 | - | 123.500 | 60.000 | 13.000 | 539.0/122498 | 619.000 | 26.160 |
| - | MXS1242 | - | 103.200 | 44.450 | 49.200 | 22.230 | - | 124.500 | 57.000 | 12.800 | 623.0/141591 | 672.800 | 24.630 |
| - | MXS1242F1 | - | 103.200 | 44.450 | 55.000 | 22.230 | - | 128.800 | 57.000 | 12.800 | 623.0/141589 | 716.000 | 24.160 |
| - | SS124 | - | 103.200 | 44.450 | 49.200 | 22.230 | - | 127.200 | 57.000 | 12.700 | 560.0/127272 | 590.000 | 22.570 |
| - | 3315 | - | 103.450 | 45.240 | 49.300 | 23.850 | - | 130.000 | 63.500 | 14.200 | 550.0/125000 | 594.000 | 27.710 |
| - | 3315F1 | - | 103.450 | 45.240 | 47.600 | 23.850 | - | 134.000 | 60.000 | 15.000 | 650.0/147725 | 747.000 | 27.340 |
| - | 3315F2 | - | 103.450 | 50.000 | 49.300 | 25.000 | - | 142.500 | 63.500 | 16.000 | 620.0/140907 | 713.000 | 32.500 |
| - | SH1245 | - | 103.450 | 45.300 | 49.600 | 23.800 | - | 130.000 | 60.000 | 14.500 | 722.0/164084 | 794.000 | 31.000 |
| - | SS1245 | - | 103.450 | 45.200 | 49.600 | 23.800 | - | 129.400 | 60.000 | 14.500 | 550.0/125000 | 605.000 | 31.190 |
| - | SS1245F1 | - | 103.450 | 45.200 | 49.600 | 25.600 | - | 132.300 | 60.000 | 14.500 | 530.0/120453 | 609.000 | 28.530 |
| - | SS1245F2 | - | 103.450 | 46.200 | 52.000 | 23.800 | - | 139.200 | 60.000 | 16.000 | 530.0/120453 | 609.000 | 31.150 |
| - | 3618 | - | 114.300 | 57.150 | 52.300 | 27.970 | - | 138.000 | 79.200 | 14.200 | 760.0/172727 | 820.800 | 41.200 |
| - | SS635H | - | 114.300 | 57.200 | 52.400 | 27.940 | - | 137.000 | 76.200 | 14.500 | 760.0/172727 | 836.000 | 37.800 |
| - | SS635HF1 | - | 114.300 | 57.200 | 52.400 | 27.940 | - | 137.000 | 76.200 | 17.500 | 964.0/219085 | 1060.000 | 37.900 |
| - | SS635HF2 | - | 114.300 | 57.200 | 52.400 | 27.940 | - | 137.000 | 76.200 | 7.500 | 964.0/219088 | 1108.000 | 37.900 |
| - | 4020 | - | 127.000 | 63.500 | 69.900 | 31.780 | - | 165.700 | 88.900 | 15.700 | 987.0/224300 | 1069.200 | 48.600 |
| - | 4020F1 | - | 127.000 | 63.500 | 68.300 | 31.780 | - | 168.100 | 90.000 | 17.000 | 1100.0/249997 | 1265.000 | 50.600 |
| - | 4020F2 | - | 127.000 | 69.850 | 68.300 | 35.050 | - | 173.000 | 95.250 | 19.000 | 1100.0/249997 | 1265.000 | 59.080 |
| - | 4020F3 | - | 127.000 | 63.500 | 69.900 | 34.930 | - | 176.000 | 91.000 | 19.000 | 1410.0/320450 | 1551.000 | 58.400 |
| - | 4020HF1 | - | 127.000 | 63.500 | 69.900 | 34.930 | - | 176.000 | 88.900 | 19.000 | 1300.0/295451 | 1495.000 | 54.500 |
| - | 4020HF2 | - | 127.000 | 63.500 | 65.020 | 34.930 | - | 171.000 | 88.900 | 19.000 | 1300.0/295451 | 1430.000 | 38.580 |
| - | 4020SHF1 | - | 127.000 | 63.500 | 69.900 | 31.780 | - | 165.700 | 88.900 | 15.700 | 1333.0/302905 | 1532.000 | 48.600 |
| - | RO1205 | - | 127.000 | 63.500 | 65.000 | 31.750 | - | 147.600 | 82.500 | 14.200 | 872.0/198177 | 955.000 | 42.930 |
| - | 2184 | - | 152.400 | 76.200 | 35.000 | 22.200 | - | 96.000 | 51.000 | 9.500 | 330.0/75000 | 378.000 | 18.170 |
| - | 4824 | - | 152.400 | 76.200 | 74.600 | 38.100 | - | 186.000 | 100.000 | 20.000 | 1600.0/363632 | 1700.000 | 69.800 |
| - | 6060 | - | 152.400 | 88.900 | 101.000 | 47.630 | - | 228.700 | 114.300 | 22.000 | 1700.0/386359 | 1955.000 | 97.590 |
| - | DH6042F1 | - | 152.400 | 76.350 | 76.300 | 38.050 | - | 188.000 | 101.600 | 19.000 | 1400.0/318178 | 1610.000 | 58.360 |
| - | RO6042F1 | - | 152.400 | 76.200 | 76.300 | 44.000 | - | 184.000 | 120.000 | 19.000 | 1500.0/340900 | 1600.000 | 63.600 |
| - | P153 | - | 153.619 | 34.930 | 53.980 | 17.480 | - | 107.000 | 44.500 | 9.500 | 150.0/34090 | 165.000 | 10.900 |
| - | P153F1 | - | 153.619 | 34.930 | 53.980 | 17.480 | - | 100.000 | 44.500 | 8.000 | 150.0/34090 | 165.000 | 9.740 |
| - | P153F2 | - | 153.619 | 34.930 | 53.980 | 17.480 | - | 100.000 | 44.500 | 8.000 | 150.0/34090 | 165.000 | 9.800 |
| - | 5628 | - | 177.800 | 88.900 | 82.600 | 44.450 | - | 210.000 | 133.000 | 22.000 | 1890.0/429540 | 2173.000 | 99.500 |
| - | 5628F1 | - | 177.800 | 88.900 | 82.600 | 44.450 | - | 210.000 | 127.000 | 22.000 | 2224.0/505448 | 2557.000 | 96.800 |

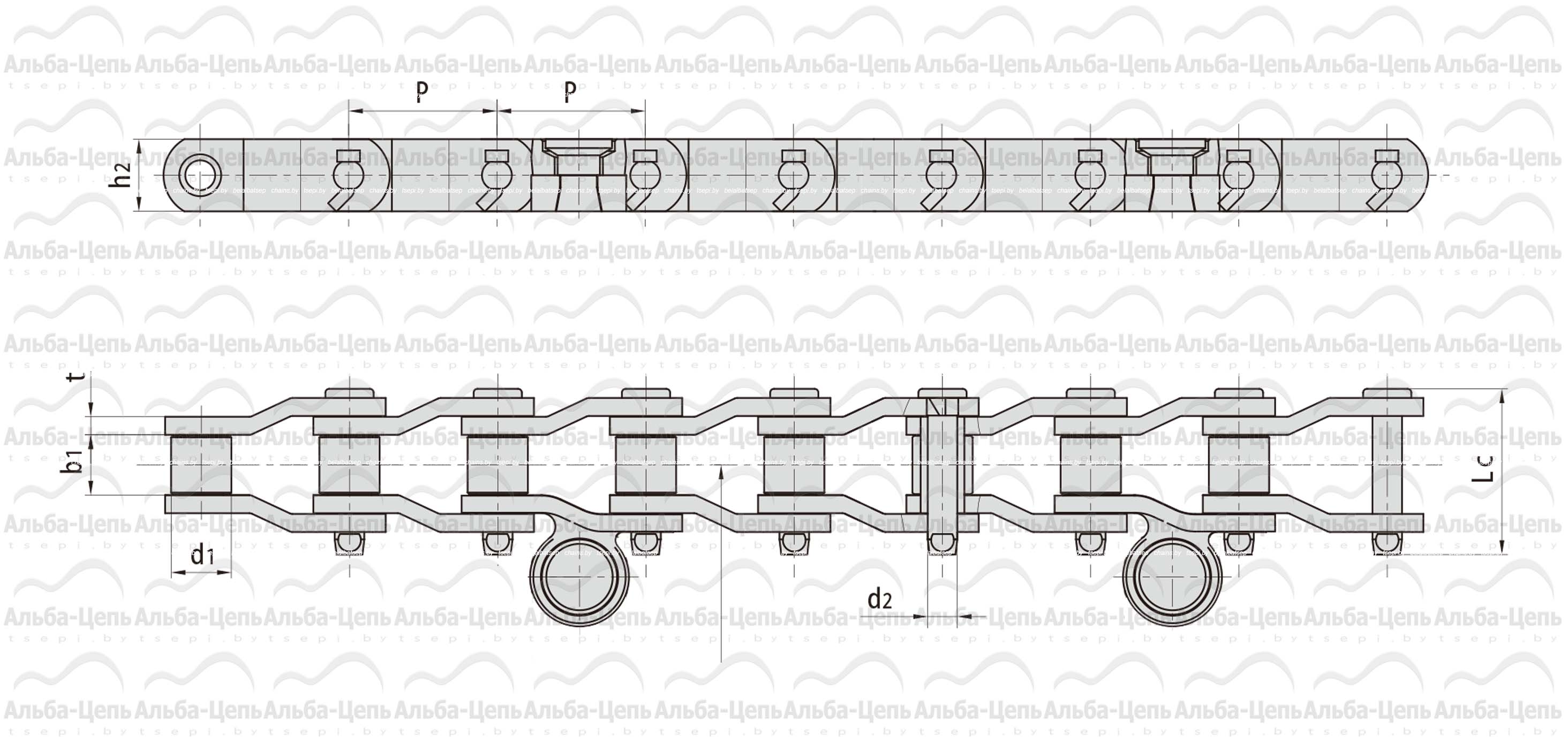

Цепь приводная роликовая с изогнутыми пластинами ISO 606 со спец элементом
| Наименование цепи по |
Шаг |
Диаметр ролика |
Ширина между внутренними пластинами |
Диаметр валика |
Длина валика |
Ширина внутренней пластины |
Толщина пластины |
Разрушающая нагрузка (не менее) |
Средняя разрушающая нагрузка |
Вес 1 метра |
|||
| P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | T max | Q min | Q0 | q | |||
| ГОСТ | DIN/ISO | ANSI | мм | мм | мм | мм | мм | мм | мм | мм | кН/фунт-сила | кН | кг/м |
| - | SS40SL | - | 78.105 | 31.780 | 31.750 | 15.900 | - | 89.150 | 38.000 | 9.500 | 250.0/56818 | 266.880 | - |
